step1 確定（dìng）施工（gōng）方案
在確定施工方案之前，首先要確定的是地麵狀況，包（bāo）括（kuò）施工而積、混凝土標號、平整度、骨料屬（shǔ）性及不利的表層因素等。國內常見的不利地而因素有氣孔較多（duō）、裂縫、起砂、起（qǐ）粉、蜂窩、麻麵（miàn）、油汙（wū）等多種類型。根據地麵平整度估測（cè）粗磨（mó）深度，根據（jù）地麵硬度選擇粗磨（mó）耗材型號及（jí）添加固化（huà）劑時（shí）機，最終結合施工麵（miàn）積配置機器及人員。
step2 粗磨
粗磨是針對地（dì）麵狀況比（bǐ）較差的舊地而或是平整度欠佳（jiā）的新地而，用（yòng）專（zhuān）業的（de）地坪研磨機械將地麵打磨至結實的基（jī）層，將鬆散（sàn）、脫層、油汙、起灰地（dì）而打磨幹淨，並達到後續（xù）施工所需平整度的狀況。（1）機器以12頭或者更多磨頭的（de）研磨機器為宜，打磨擴度越（yuè）大的機器，平整度越好。（2）磨料通常選擇30-50目的金剛石刀頭，目數越少，研磨（mó）力度越大。（3）對於地麵較軟但是（shì）研磨深度不大的地麵，可以先上一遍固化劑增加地麵硬（yìng）度再進（jìn）行研磨。
（4）補縫：密封固化劑的作用原理決定（dìng）其天然具有修補（bǔ）地麵瑕疵的特性(殘次品例外)，結合研磨機器，在粗磨之後上密封固化劑，再撒上適量粗磨帶出的（de）混凝土灰（huī）粉，用50目金屬刀頭研磨，可以有效修補裂縫（féng）和小型孔洞。（也可用環氧砂漿修補）
（1）粗磨階段磨料中金剛石顆（kē）粒較大，比較容易出（chū）現劃痕，另外研磨機器的轉速過快(機器轉速不宜（yí）超過800rpm，頻率應控製在30赫茲以下)、機（jī）器磨頭部分的水平性不佳、以及（jí）地麵j清洗不徹底均是劃痕的誘發（fā）因素。（2）粗磨階段劃痕如果在（zài）下一目數金剛石刀頭研磨（mó）之後無法去除，可換相同目數的樹（shù）脂磨片研磨去除（chú），例如50目（mù）金剛石（shí）刀頭磨出的劃痕，應該用50目樹脂磨（mó）片去除，如（rú）果地麵已（yǐ）上密封固（gù）化劑，需要多磨’兩道。
step3 細磨
指粗磨（mó）之後拋（pāo）光之前對地而的研磨作，即從200目樹脂片到800目樹脂，絕大多數地麵在這一階段上密封固化劑。根（gēn）據地麵硬（yìng）度選擇上（shàng）固化劑的時機，地（dì）麵越軟，固化劑越要早上，消（xiāo）耗量也（yě）越大。800目之（zhī）後，正常地（dì）麵己經具有一定的光澤度，下麵將介紹幹磨與（yǔ）水（shuǐ）磨工（gōng）藝的差（chà）別及新型拋光機械的（de）誕生（shēng）對工藝的影響。（1）在傳統石材領域，從研（yán）磨翻新到晶麵結（jié）晶都是以水磨為主。水磨的優點是無塵、易（yì）清洗、輔助工具少，磨料成木低，前期投入成本少。缺點是打磨效率低，勞（láo）動強度大，容易產生砂痕，汙水造成環境汙染。（2）混（hún）凝土固化地坪技術脫（tuō）胎於石材研磨翻新技術，很多施工單位做固（gù）化地坪都是直接沿用石材（cái）研磨的（de）傳統工藝，水磨機器及水磨片。但是混凝（níng）土固化地坪常用於工（gōng）業地坪，一股施工麵積較大，場地（dì）開闊，許多舊地血改造工程還要求不（bú）影響正常生產，因此配備大型工業（yè）吸塵器的幹磨工藝逐漸得到廣泛應用。幹磨的優點是無塵、無（wú）汙染、打磨效率高、光澤度更好、劃痕（hén）少且容易發現。缺點是機器（qì）成本高，工業吸（xī）塵（chén）器體（tǐ）積較（jiào）大移動不便。
PS：水磨片較薄，一般厚度在2-3mm之間 ，施工需要頻繁更（gèng）換磨料，嚴重耽誤施工效率，所以很多施工單位有采用幹磨片(厚度約15mm)做水磨施工的習慣，屬於折衷的方法。
step4 拋光（guāng）

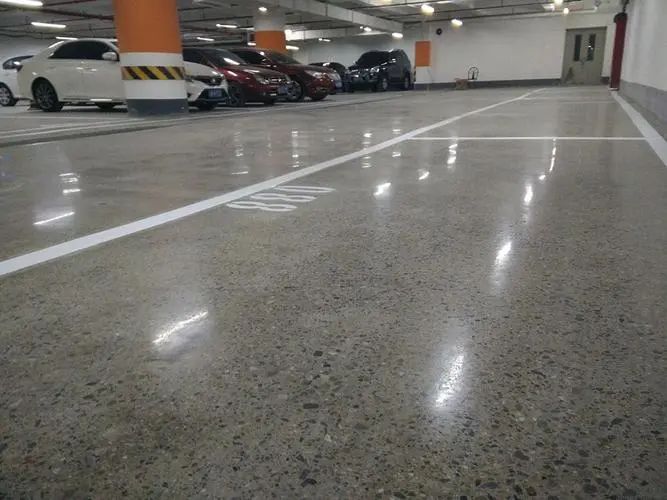

利用高速拋光機的研磨拋光特（tè）性，對於平整（zhěng）度較好的新地（dì）麵，先用裝備300-500粒（lì）度磨片的研磨機（jī）細磨，上密封固化劑，等固化劑充分吸收之後，依（yī）次用（yòng）1#.、2#.、3#墊(800目、1500目、3000目)高速拋光機拋光，可以（yǐ）在不露骨料的（de）前提下，對混凝土地麵（miàn）進行密封固化劑拋光（guāng）施工。
滁州91视频入口鋼結構工程有限公司
